این صفحه برای چه کسی نوشته شده است؟
این راهنما فقط برای ثبت سفارش نیست؛ برای کارشناس خرید، مهندس پروژه، تیم نصب، واحد بهرهبرداری، کنترل کیفیت و بازرسی نوشته شده است. هدف این است که قبل از ارسال RFQ، معیارهای واقعی انتخاب لوله استنلس استیل ASTM A312 روشن باشد و پیشنهادهای فروشندگان قابل مقایسه شوند.
کاربرد واقعی برای بهرهبردار و تیم خوردگی
لوله استنلس استیل زمانی انتخاب میشود که خوردگی، پاکیزگی سطح، دمای سرویس یا آلودگی محصول مهم باشد. TP304/304L برای بسیاری از سرویسهای عمومی و محیطهای کمتر خورنده استفاده میشود، اما در حضور کلراید، مواد شیمیایی خورنده یا ریسک Pitting، TP316/316L معمولاً گزینه مطمئنتری است. با این حال حتی 316L هم در کلراید بالا یا دمای بالا بدون بررسی خوردگی کافی نیست و ممکن است Duplex یا آلیاژهای بالاتر لازم شود.
تفاوت Pipe و Tube در سفارش
در خریدهای صنعتی، اشتباه گرفتن Pipe و Tube بسیار رایج است. Pipe معمولاً با NPS و Schedule تعریف میشود، اما Tube با OD و ضخامت دقیقتر بیان میشود. اگر پروژه به ASTM A312 Pipe نیاز دارد، خرید ASTM A269 Tube فقط به دلیل شباهت ظاهری میتواند در نصب، جوشکاری، ساپورت و پذیرش مدارک مشکل ایجاد کند. بنابراین نوع محصول باید دقیقاً مطابق PMS یا Line Class نوشته شود.
سطح، Pickling و Passivation
استنلس بودن به معنی بینیازی از کنترل سطح نیست. آلودگی آهنی، خط و خش عمیق، Heat Tint ناشی از جوش یا سطح Pickle نشده میتواند مقاومت خوردگی را کاهش دهد. در سرویسهای حساس، Pickling و Passivation و حتی کنترل Ferrite یا Roughness ممکن است لازم شود. برای انبارداری نیز باید از تماس مستقیم با فولاد کربنی، رطوبت و آلودگی کلریدی جلوگیری شود.
کنترل کیفیت و بازرسی ورودی
در بازرسی، OD، ضخامت، Ovality، Straightness، سطح داخلی/خارجی، Marking، Heat Number، MTC و PMI باید کنترل شود. PMI برای جلوگیری از اختلاط 304 و 316 بسیار مهم است. اگر لوله برای سرویس بهداشتی یا شیمیایی استفاده میشود، وضعیت سطح داخلی و آلودگی اهمیت بیشتری پیدا میکند. در سفارشهای بزرگ، نمونهبرداری تصادفی برای PMI و Dimensional Check توصیه میشود.
نکات جوشکاری و نصب
جوشکاری استنلس نیازمند کنترل ورودی حرارت، فیلر مناسب، Purging داخل لوله و پاکسازی بعد از جوش است. اکسید شدن ریشه جوش در سمت داخل میتواند مقاومت خوردگی را کم کند. برای همین، خرید لوله فقط آغاز کار است؛ اگر نصب و جوشکاری درست نباشد، بهترین لوله هم در بهرهبرداری دچار خوردگی موضعی میشود.
برندها و سازندگان قابل بررسی
در لوله استنلس، نام سازنده مهم است اما کافی نیست. Heat Number، روش ساخت، سطح نهایی، Pickling، Passivation، PMI و MTC تعیین میکند کالا در پروژه قابل پذیرش است یا نه.
- Alleima / Sandvik Materials Technology
- Tubacex
- Outokumpu
- Tenaris در برخی خطوط استنلس/آلیاژی
- Vallourec برای بعضی کاربردهای خاص
- سازندگان تاییدشده وندورلیست پروژه
استانداردهای مهم
- ASTM A312 برای لولههای استنلس آستنیتی Seamless و Welded
- ASME B36.19M برای ابعاد لولههای استنلس و Scheduleهای 5S، 10S، 40S و 80S
- ASTM A358 برای لوله استنلس جوشی بزرگقطر در برخی پروژهها
- ASTM A269/A213 برای Tubing یا Tubeهای خاص، نه جایگزین مستقیم Pipe بدون بررسی
- ASME B31.3 برای طراحی و نصب پایپینگ فرایندی
- EN 10204 3.1/3.2 برای مدارک متریال و ردیابی Heat
دادههای لازم برای RFQ
- ASTM/ASME Standard و Grade دقیق مثل TP316L
- NPS، Schedule یا ضخامت و طول شاخه
- Seamless یا Welded و نوع Finish
- PMI، Pickling/Passivation، NACE یا تستهای خاص
- MTC 3.1/3.2، Heat Number و کشور سازنده مجاز
خطاهای رایج خرید
- انتخاب 304 برای محیط کلرایدی بدون بررسی خوردگی
- خرید Tube به جای Pipe یا برعکس
- حذف PMI برای کاهش هزینه
- بیتوجهی به Pickling/Passivation و آلودگی آهنی سطح
- استفاده از ابزار یا تسمه فولاد کربنی در حمل و انبارداری استنلس

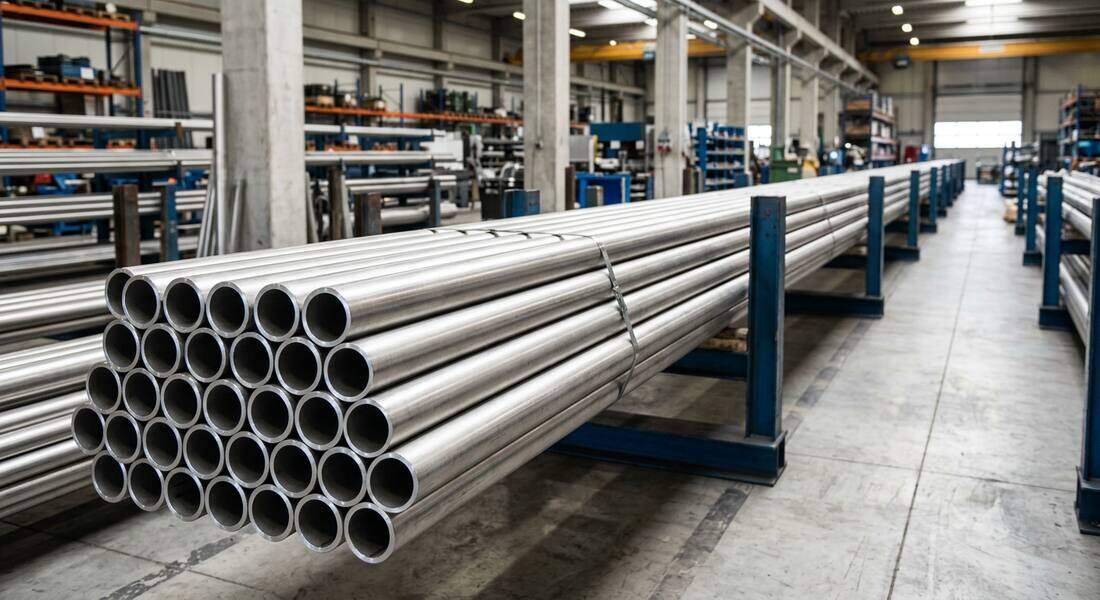

| نام محصول | لوله استنلس استیل ASTM A312 / Stainless Steel Pipe ASTM A312 |
|---|---|
| دسته | پایپینگ |
| مدارک پایه | Datasheet، MTC/Test Report، گواهی سازنده، Packing List و مدارک بازرسی طبق پروژه |
چکلیست عملیاتی برای خرید و بهرهبرداری لوله استنلس
در پروژههایی که لوله استنلس برای سیال خورنده استفاده میشود، بهتر است پیش از خرید یک جدول انتخاب متریال تهیه شود. این جدول باید غلظت سیال، دما، کلراید، pH، سرعت جریان، امکان رسوب و احتمال شستوشوی شیمیایی را کنار گریدهای 304L، 316L، Duplex یا آلیاژهای بالاتر قرار دهد. اگر این مقایسه انجام نشود، ممکن است 316L به اشتباه برای محیطی انتخاب شود که به Duplex یا پوشش داخلی نیاز دارد.
برای انبارداری، لوله استنلس نباید مستقیماً کنار فولاد کربنی یا روی سطح آلوده به براده آهن قرار گیرد. آلودگی آهنی روی سطح استنلس میتواند در حضور رطوبت لکه زنگ ایجاد کند و کارفرما تصور کند متریال اشتباه تحویل شده است. استفاده از تسمه، جرثقیل و ابزار تمیز، End Cap مناسب و جداسازی گریدها در انبار برای جلوگیری از آلودگی و اختلاط ضروری است.
در نصب و جوشکاری، Purging داخلی در بسیاری از خطوط استنلس اهمیت دارد. اگر ریشه جوش در سمت داخل اکسید شود، ناحیه Heat Tint میتواند مقاومت خوردگی را کاهش دهد. برای همین باید WPS، نوع فیلر، گاز محافظ، تمیزکاری بعد از جوش و در صورت نیاز Passivation در مدارک نصب دیده شود. خرید لوله خوب بدون اجرای درست جوشکاری، نتیجه نهایی قابل قبول ایجاد نمیکند.
در TBE پیشنهادها، فقط قیمت هر کیلو یا هر متر را مقایسه نکنید. Seamless یا Welded بودن، کشور ساخت، طول شاخه، تلرانس، Pickling، PMI، نوع بستهبندی، زمان تحویل و سطح مدارک روی هزینه واقعی اثر دارد. برای پروژههایی که بازرسی شخص ثالث دارند، بهتر است Hold Point کنترل متریال و PMI قبل از حمل در ITP ثبت شود.
نکات تکمیلی برای بهرهبرداری و تحویل پروژه
در پروژههای صنایع غذایی یا دارویی، سطح داخلی و قابلیت تمیزکاری لوله استنلس اهمیت بیشتری پیدا میکند. در چنین شرایطی فقط گرید 316L کافی نیست و باید Roughness، نوع جوش، امکان Boroscope، روش شستوشو و سازگاری با CIP/SIP بررسی شود. اگر همین لوله در سرویس پتروشیمی استفاده شود، معیارها به سمت خوردگی، فشار، دما و مدارک متریال تغییر میکند؛ پس کاربرد نهایی باید در RFQ روشن باشد.
برای خرید بینالمللی لوله استنلس، بستهبندی و محافظت سطح بسیار مهم است. سطح خشدار یا آلوده ممکن است در بازرسی ظاهری رد شود، حتی اگر ترکیب شیمیایی درست باشد. استفاده از پوشش محافظ، جداکننده غیرکربنی، End Cap و جلوگیری از تماس با آب دریا یا محیط کلرایدی در حمل، بخشی از کیفیت خرید است.
جمعبندی تکمیلی انتخاب
در نهایت، برای این گروه محصول باید اختلاف قیمت بین 304L و 316L یا Seamless و Welded را کنار ریسک خوردگی و هزینه توقف خط دید. انتخاب اقتصادی زمانی درست است که محیط سرویس واقعاً آن را پشتیبانی کند.
ثبت RFQ برای لوله استنلس استیل ASTM A312
دادههای موجود را ارسال کنید تا موارد ناقص قبل از قیمتگیری مشخص شود.
ثبت RFQ این محصول ←مطالب مرتبط
پرسشهای متداول
316L به دلیل مولیبدن مقاومت بهتری در برابر خوردگی حفرهای و کلراید دارد؛ اما انتخاب نهایی به سیال، دما و غلظت بستگی دارد.
در پروژههای حساس بسیار توصیه میشود، چون اختلاط گریدهای استنلس در بازار و انبار ممکن است رخ دهد.
وقتی سطح در معرض جوش، آلودگی آهنی یا سرویس خورنده باشد، این عملیات برای بازیابی لایه محافظ کروم اهمیت دارد.
برای جمعبندی، خرید مطمئن لوله استنلس استیل ASTM A312 زمانی انجام میشود که استاندارد، متریال، برندهای مجاز، مدارک، روش تست و شرایط نصب قبل از مذاکره قیمت مشخص شده باشد. اگر این موارد مبهم بماند، کمترین قیمت میتواند به پرریسکترین انتخاب پروژه تبدیل شود.
در ارزیابی نهایی لوله استنلس استیل ASTM A312، بهتر است پیشنهادها در یک جدول Technical Bid Evaluation کنار هم قرار بگیرند تا انحرافها، مدارک ناقص و تفاوت برندها قبل از صدور سفارش مشخص شود.
برای لوله استنلس استیل ASTM A312، زمان تحویل واقعی شامل آمادهسازی مدارک، بازرسی، بستهبندی، حمل و تأیید کارفرماست؛ بنابراین فقط موجودی اولیه یا قیمت واحد نباید معیار تصمیم باشد.
انتخاب و محدوده کاربرد برای لوله استنلس استیل
در این بخش تمرکز روی تعریف دقیق سرویس، مرزهای کاربرد و جلوگیری از انتخاب عنوانی است. برای لوله استنلس استیل، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل 304/316/duplex، corrosion، pickling، PMI، surface finish و chloride service هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
در ارزیابی پیشنهادها، مدارک مورد انتظار باید از ابتدا به فروشنده اعلام شود. برای لوله استنلس استیل مدارکی مانند ASTM A312/A358، MTC، PMI، hydro، pickling/passivation cert نقش اصلی در پذیرش دارند. این مدارک باید با tag، serial، model code یا heat number همان کالای تحویلی قابل ردیابی باشند. مدرک عمومی یا کاتالوگ به تنهایی برای تحویل پروژهای کافی نیست، زیرا نشان نمیدهد کالای واقعی همان مشخصات و همان آزمونهای مورد انتظار را دارد.
ریسکهایی مانند contamination آهنی، گرید اشتباه، pitting، surface damage و marking ضعیف زمانی کاهش مییابند که خرید، مهندسی، کنترل کیفیت و بهرهبرداری یک معیار پذیرش مشترک داشته باشند. برای لوله استنلس استیل بهتر است یک جدول کوتاه TBE تهیه شود که در آن گزینههای پیشنهادی از نظر استاندارد، ظرفیت، متریال، accessory، مدارک، تست، نصب و قطعات یدکی مقایسه شوند. اگر فروشنده جایگزین فنی پیشنهاد میکند، تفاوتها باید کتبی و قابل بررسی باشند، نه صرفاً در توضیح شفاهی فروشنده.
در زمان تحویل و راهاندازی، لوله استنلس استیل باید در شرایط واقعی سایت کنترل شود. این کنترل میتواند شامل بررسی پلاک، marking، ابعاد، سیگنال، فشار، دما، دبی، لرزش، نشتی، عملکرد alarm یا هر شاخص متناسب با همان تجهیز باشد. نتیجه تست اولیه، تنظیمات نهایی، قطعات یدکی و هر تغییر as-built باید در Data Book ثبت شود. این کار باعث میشود خریدهای بعدی و نگهداری تجهیز با داده قابل ردیابی انجام شود.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
