این محصول دقیقاً در چه مسئلهای به کار میآید؟
فلنج صنعتی زمانی ارزش واقعی خود را نشان میدهد که قبل از خرید، نقش آن در فرایند و پیامد خرابی آن مشخص شده باشد. اگر این تجهیز در نقطهای نصب شود که توقف آن تولید را متوقف میکند، سطح سختگیری در برند، متریال، تست و مدارک باید متفاوت از یک مصرف عمومی Utility باشد. برای همین در این صفحه بهجای توضیح تبلیغاتی، معیارهای عملی خرید و کنترل فنی را مرور میکنیم.
برای فلنج صنعتی، سه پرسش اول همیشه باید این باشد: سیال یا بار واقعی چیست، محدوده فشار/دما/دبی یا توان کجاست، و کارفرما چه استاندارد یا Vendor Listی را الزام کرده است. پاسخ این سه سؤال تعیین میکند که پیشنهادهای فروشندگان قابل مقایسه هستند یا فقط از نظر نام محصول شبیه به هم دیده میشوند.
استانداردهایی که باید در استعلام ذکر شوند
ذکر استاندارد در RFQ نباید کلی و مبهم باشد. استاندارد ساخت، تست، مدارک، متریال و اتصال هرکدام اثر متفاوتی روی قیمت و پذیرش کالا دارد.
- ASME B16.5 برای NPS 1/2 تا 24
- ASME B16.47 برای سایز بزرگ
- ASME B16.36 برای Orifice Flange
- ASTM A105 برای Carbon Steel Forged
- ASTM A350 LF2 و A182 F316
انتخاب نوع و پیکربندی مناسب
برای فلنج صنعتی یک مدل واحد برای همه پروژهها وجود ندارد. گزینه درست باید با شرایط نصب، روش بهرهبرداری، ریسک تعمیرات و محدودیتهای پروژه انتخاب شود.
- Welding Neck برای سرویس حساس
- Slip-On برای Utility و فشار پایینتر
- Blind برای بستن خط/نازل
- Socket Weld و Threaded برای سایز کوچک
- RTJ/RF/FF Facing
برندها و سازندگان قابل بررسی برای فلنج صنعتی
در استعلامهای پروژهای، برند باید با Vendor List، کشور سازنده مجاز، مدارک اصالت، زمان تحویل و سطح خدمات پس از فروش هماهنگ باشد. برای این گروه محصول، برندها/سازندگان زیر معمولاً در بازار صنعتی یا وندورلیستهای پروژهای قابل بررسی هستند: Galperti، Melesi، Bonney Forge، Klinger. ذکر این نامها به معنی موجودی دائمی یا تأیید همه مدلها نیست؛ هر سفارش باید با Datasheet و مدارک همان پروژه کنترل شود.
کاربردهای صنعتی و مرزهای استفاده
کاربردهای زیر برای فلنج صنعتی رایج هستند، اما همین محصول در هر سرویس رفتار متفاوتی دارد. اگر فلنج صنعتی در واحد پتروشیمی، کارخانه فولاد یا پکیج Utility استفاده شود، معیارهایی مانند متریال، برند، تست و زمان تحویل باید متناسب با همان محیط بازتعریف شود.
- اتصال ولو و تجهیزات به پایپینگ
- نقاط تعمیراتی قابل باز و بست
- Orifice Meter Run
- خطوط فرایندی و Utility
دادههایی که RFQ را قابل قیمتگذاری میکند
اگر این دادهها از ابتدا کامل باشند، زمان رفتوبرگشت فنی کم میشود و پیشنهادها دقیقتر و قابل مقایسهتر خواهند بود.
- Type، Size، Class و Facing
- Material و Standard
- Bore/Schedule در WN
- Quantity و PMI/NACE
| نام محصول | فلنج صنعتی / Industrial Welding Flanges |
|---|---|
| خوشه سئو | پایپینگ |
| نقطه تصمیم خرید | تطبیق استاندارد، برند، متریال، مدارک و زمان تحویل با نیاز پروژه |
| مسیر تبدیل | مطالعه فنی ← مشاهده برندها و استانداردها ← ثبت RFQ ← ارزیابی مهندسی فروش |
مدارک و کنترل کیفیت پیش از تحویل
در خرید پروژهای، تحویل فیزیکی کالا بدون مدارک قابل ردیابی کافی نیست. مدارک زیر باید قبل از حمل یا حداکثر هنگام تحویل کنترل شوند:
- MTC با Heat Number
- Dimensional Check
- PMI در صورت نیاز
- Marking و Packing
در سفارشهای حساس، بهتر است قبل از صدور PO یک جدول Technical Compliance تهیه شود. در این جدول، هر بند دیتاشیت با پیشنهاد فروشنده مقایسه میشود و موارد انحرافی قبل از پرداخت یا حمل مشخص میگردد. این کار برای فلنج صنعتی بهخصوص زمانی مهم است که چند برند یا چند کشور سازنده همزمان پیشنهاد داده شدهاند.
خطاهای رایج که باعث خرید نامطمئن میشوند
- اشتباه RF/RTJ/FF
- تعیین نکردن Bore در WN
- استفاده از B16.5 برای سایز خارج از دامنه
- هماهنگ نکردن گسکت و Bolting
در خرید فلنج صنعتی بخش زیادی از اختلاف قیمت از همین جزئیات ناشی میشود. پیشنهادی که برای فلنج صنعتی مدارک کامل، تست معتبر و برند قابل ردیابی ارائه میکند، با پیشنهادی که فقط نام کلی محصول را نوشته است همسطح نیست و نباید صرفاً عددی مقایسه شود.
نحوه ارزیابی برند و پیشنهاد فنی
برندهای مطرح معمولاً مزیتهایی مثل دیتاشیت دقیقتر، قطعات یدکی قابل پیگیریتر، تستهای استانداردتر و سابقه نصب در پروژههای مشابه دارند. با این حال، حتی برند شناختهشده نیز بدون تطبیق مدل و مدارک کافی نیست. برای فلنج صنعتی، نام برند باید کنار Model/Type، کشور ساخت، گواهیها، Lead Time و شرایط تأمین قطعات بررسی شود.
در بازار ایران، فلنج صنعتی ممکن است با چند سطح کیفیت، چند منشأ تأمین و چند نوع مدرک عرضه شود. پیشنهاد فنی باید روشن کند کالای پیشنهادی Original است یا معادل، چه تستهایی برای همین فلنج صنعتی انجام شده، بستهبندی چگونه است و در صورت نیاز به TPI چه Hold Pointهایی قابل اجراست.
راهنمای عمیق انتخاب فلنج؛ Facing، Bore، Bolting و نشتی اتصال

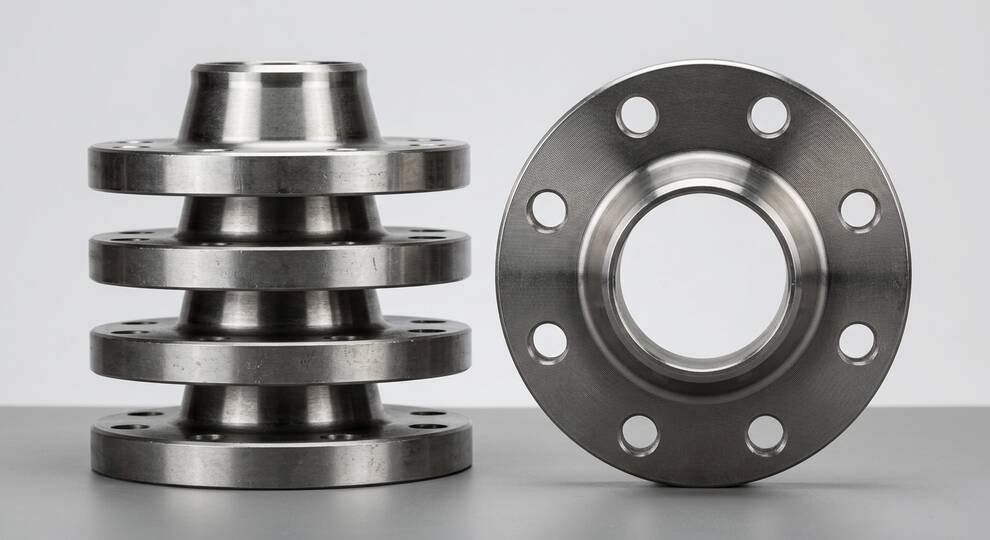

فلنج صنعتی نقطهای است که طراحی پایپینگ، نصب مکانیکی و آببندی به هم میرسند. انتخاب نوع فلنج فقط بر اساس سایز و کلاس کافی نیست. Welding Neck برای سرویسهای حساس، دمای بالا، فشار بالا یا بار مکانیکی بیشتر مناسبتر است، چون تنش را از محل جوش به شکل یکنواختتری منتقل میکند. Slip-On اقتصادیتر است، اما در سرویسهای سخت یا سیکل حرارتی معمولاً محدودیت بیشتری دارد.
Facing یکی از رایجترین منابع خطای خرید است. Raised Face، Flat Face و RTJ با گسکتهای متفاوتی کار میکنند و ترکیب اشتباه آنها میتواند در تست هیدرواستاتیک یا راهاندازی باعث نشتی شود. برای RTJ باید نوع Ring، سختی متریال و شیار فلنج دقیق باشد. برای RF، کیفیت سطح Serration، کلاس فلنج و نوع گسکت Spiral Wound یا Kammprofile باید هماهنگ شود.
در Welding Neck، Bore و Schedule گردن فلنج باید با لوله تطبیق داشته باشد. اگر Bore اشتباه باشد، Fit-up و جوشکاری مشکل میشود و ممکن است ناپیوستگی داخلی یا تمرکز تنش ایجاد شود. در بازرسی، قطر سوراخها، PCD، ضخامت، ارتفاع Raised Face، Marking، متریال و Heat Number باید با ASME B16.5 یا B16.47 کنترل شود.
در مقایسه برندهایی مثل Galperti، Melesi، Bonney Forge یا سازندگان فورج تأییدشده، باید به کیفیت فورج، عملیات حرارتی، نرمالایز بودن A105N در صورت الزام، PMI برای استنلس/آلیاژی، MTC و تلرانس ابعادی توجه شود. فلنج ارزان اما خارج از تلرانس میتواند هزینه نصب و نشتی بسیار بیشتری از اختلاف قیمت اولیه ایجاد کند.
استعلام پروژهای برای فلنج صنعتی
اگر دیتاشیت کامل ندارید، اطلاعات موجود را ارسال کنید؛ موارد ابهام فنی قبل از قیمتگیری مشخص میشود.
ثبت RFQ این محصول ←مطالب مرتبط برای تصمیم بهتر
پرسشهای متداول
WN برای سرویس حساستر و SO برای کاربردهای سبکتر و اقتصادیتر.
Facing شیاردار برای Ring Joint Gasket، معمولاً در کلاس/فشار بالاتر.
برای همخوانی با لوله و جوشکاری صحیح در Welding Neck.
جمعبندی خرید
خرید مطمئن فلنج صنعتی یعنی محصولی انتخاب شود که هم از نظر فنی با سرویس هماهنگ است، هم مدارک آن قابل دفاع است و هم مسیر تأمین آن با زمانبندی پروژه سازگار است. اگر استاندارد، برند، متریال و تستها از ابتدا شفاف باشند، ریسک رد شدن کالا در بازرسی یا مشکل در راهاندازی بسیار کمتر میشود.
برای فلنج صنعتی پیشنهاد میشود قبل از مقایسه قیمت، پیشنهادها از نظر استاندارد، برند، متریال، مدارک و تست همسطح شوند. بعد از این مرحله است که قیمت، زمان تحویل و شرایط تجاری معنا پیدا میکند و تیم پیشرو تجهیز فرتاک میتواند موارد ناقص RFQ را پیش از خرید مشخص کند.
در مرحله نصب فلنج صنعتی، محدودیتهای دسترسی، جهت جریان یا جهت کابلکشی، فضای سرویس و امکان تعمیرات باید قبل از حمل بررسی شود. بسیاری از مشکلات نصب بهدلیل اشتباه در همین جزئیات رخ میدهد، نه بهدلیل اصل محصول.
برای پروژههای دارای Vendor List، اگر فلنج صنعتی با برند جایگزین پیشنهاد میشود، بهتر است این جایگزینی از ابتدا بهصورت رسمی Clarify شود. اگر جایگزین فنی فلنج صنعتی پس از خرید مطرح شود، ممکن است تأیید کارفرما زمانبر شود و تحویل پروژه را عقب بیندازد.
در صورتی که فلنج صنعتی برای نقطهای با ریسک ایمنی یا توقف تولید انتخاب میشود، توصیه میشود هزینه مالکیت، قطعه یدکی، مدارک تست و سابقه سازنده بیشتر از اختلاف قیمت اولیه وزندهی شود.
در ارزیابی نهایی فلنج صنعتی، بهتر است یک سناریوی حداقلی، یک سناریوی نرمال و یک سناریوی بحرانی تعریف شود. در سناریوی حداقلی فقط عملکرد پایه بررسی میشود؛ در سناریوی نرمال، شرایط کاری واقعی و مدارک پروژه ملاک قرار میگیرد؛ و در سناریوی بحرانی، پیامد خرابی، توقف تولید، ایمنی و زمان تامین قطعه یدکی وزن بیشتری میگیرد. این تفکیک باعث میشود انتخاب برند و سطح تست برای فلنج صنعتی منطقیتر باشد.
برای فلنج صنعتی، پیشنهاد فروشنده باید نشان دهد کدام بندها دقیقاً مطابق استعلام است و کدام بندها Deviate شدهاند. اگر فروشنده از ابتدا انحرافها را روشن نکند، ممکن است اختلاف در مرحله بازرسی یا نصب آشکار شود. به همین دلیل توصیه میشود کنار قیمت، یک Technical Deviation List و یک Commercial Deviation List نیز درخواست شود.
در پروژههای EPC، زمان تحویل فلنج صنعتی فقط زمان ساخت یا آمادهسازی کالا نیست. زمان صدور مدارک، بررسی کارفرما، انجام تست، رفع کامنت، بستهبندی، حمل، ترخیص و تحویل سایت هم باید دیده شود. وقتی تجهیز در مسیر بحرانی پروژه قرار دارد، کوتاهترین Lead Time واقعی معمولاً از کمترین قیمت مهمتر است.
اگر قرار است فلنج صنعتی از برند جایگزین تامین شود، معادلسازی باید روی مدل، استاندارد، متریال، ابعاد اتصال، تستها، گواهیها و سابقه کاربرد انجام شود. صرفاً مشابه بودن نام یا ظاهر محصول برای پذیرش فنی کافی نیست و ممکن است در Vendor Approval یا Final Inspection مشکل ایجاد کند.
