این محصول دقیقاً در چه مسئلهای به کار میآید؟
لوله مانیسمان زمانی ارزش واقعی خود را نشان میدهد که قبل از خرید، نقش آن در فرایند و پیامد خرابی آن مشخص شده باشد. اگر این تجهیز در نقطهای نصب شود که توقف آن تولید را متوقف میکند، سطح سختگیری در برند، متریال، تست و مدارک باید متفاوت از یک مصرف عمومی Utility باشد. برای همین در این صفحه بهجای توضیح تبلیغاتی، معیارهای عملی خرید و کنترل فنی را مرور میکنیم.
برای لوله مانیسمان، سه پرسش اول همیشه باید این باشد: سیال یا بار واقعی چیست، محدوده فشار/دما/دبی یا توان کجاست، و کارفرما چه استاندارد یا Vendor Listی را الزام کرده است. پاسخ این سه سؤال تعیین میکند که پیشنهادهای فروشندگان قابل مقایسه هستند یا فقط از نظر نام محصول شبیه به هم دیده میشوند.
استانداردهایی که باید در استعلام ذکر شوند
ذکر استاندارد در RFQ نباید کلی و مبهم باشد. استاندارد ساخت، تست، مدارک، متریال و اتصال هرکدام اثر متفاوتی روی قیمت و پذیرش کالا دارد.
- ASTM A106 برای لوله بدون درز دمای بالا
- ASME B36.10M برای ابعاد
- ASME B31.3/B31.1 برای کد پایپینگ
- EN 10204 3.1 برای MTC
- NACE MR0175 در سرویس ترش
انتخاب نوع و پیکربندی مناسب
برای لوله مانیسمان یک مدل واحد برای همه پروژهها وجود ندارد. گزینه درست باید با شرایط نصب، روش بهرهبرداری، ریسک تعمیرات و محدودیتهای پروژه انتخاب شود.
- A106 Gr.B برای سرویس عمومی فرایندی
- Schedule 40/80/160/XXS
- Plain یا Beveled End
- Random Length یا Fixed Length
- Varnished و End Cap
برندها و سازندگان قابل بررسی برای لوله مانیسمان
در استعلامهای پروژهای، برند باید با Vendor List، کشور سازنده مجاز، مدارک اصالت، زمان تحویل و سطح خدمات پس از فروش هماهنگ باشد. برای این گروه محصول، برندها/سازندگان زیر معمولاً در بازار صنعتی یا وندورلیستهای پروژهای قابل بررسی هستند: Tenaris، Vallourec، Sumitomo، Nippon Steel، JFE Steel، Sandvik. ذکر این نامها به معنی موجودی دائمی یا تأیید همه مدلها نیست؛ هر سفارش باید با Datasheet و مدارک همان پروژه کنترل شود.
کاربردهای صنعتی و مرزهای استفاده
کاربردهای زیر برای لوله مانیسمان رایج هستند، اما همین محصول در هر سرویس رفتار متفاوتی دارد. اگر لوله مانیسمان در واحد پتروشیمی، کارخانه فولاد یا پکیج Utility استفاده شود، معیارهایی مانند متریال، برند، تست و زمان تحویل باید متناسب با همان محیط بازتعریف شود.
- پایپینگ فرایندی پالایشگاه
- بخار و کندانس
- هوای فشرده و Utility
- خطوط فشار متوسط و بالا
دادههایی که RFQ را قابل قیمتگذاری میکند
اگر این دادهها از ابتدا کامل باشند، زمان رفتوبرگشت فنی کم میشود و پیشنهادها دقیقتر و قابل مقایسهتر خواهند بود.
- NPS، Schedule/WT و Length
- ASTM Grade و Quantity
- End Type و Coating موقت
- NACE/Impact/NDT در صورت نیاز
| نام محصول | لوله مانیسمان / Seamless Carbon Steel Pipe |
|---|---|
| خوشه سئو | پایپینگ |
| نقطه تصمیم خرید | تطبیق استاندارد، برند، متریال، مدارک و زمان تحویل با نیاز پروژه |
| مسیر تبدیل | مطالعه فنی ← مشاهده برندها و استانداردها ← ثبت RFQ ← ارزیابی مهندسی فروش |
مدارک و کنترل کیفیت پیش از تحویل
در خرید پروژهای، تحویل فیزیکی کالا بدون مدارک قابل ردیابی کافی نیست. مدارک زیر باید قبل از حمل یا حداکثر هنگام تحویل کنترل شوند:
- MTC با Heat Number
- Hydro Test Report
- Dimensional Check
- Packing List
در سفارشهای حساس، بهتر است قبل از صدور PO یک جدول Technical Compliance تهیه شود. در این جدول، هر بند دیتاشیت با پیشنهاد فروشنده مقایسه میشود و موارد انحرافی قبل از پرداخت یا حمل مشخص میگردد. این کار برای لوله مانیسمان بهخصوص زمانی مهم است که چند برند یا چند کشور سازنده همزمان پیشنهاد داده شدهاند.
خطاهای رایج که باعث خرید نامطمئن میشوند
- اشتباه گرفتن Schedule با فشار مجاز
- خرید بدون Heat Traceability
- استفاده در دمای پایین بدون Impact
- کنترل نکردن Ovality و End Damage
در خرید لوله مانیسمان بخش زیادی از اختلاف قیمت از همین جزئیات ناشی میشود. پیشنهادی که برای لوله مانیسمان مدارک کامل، تست معتبر و برند قابل ردیابی ارائه میکند، با پیشنهادی که فقط نام کلی محصول را نوشته است همسطح نیست و نباید صرفاً عددی مقایسه شود.
نحوه ارزیابی برند و پیشنهاد فنی
برندهای مطرح معمولاً مزیتهایی مثل دیتاشیت دقیقتر، قطعات یدکی قابل پیگیریتر، تستهای استانداردتر و سابقه نصب در پروژههای مشابه دارند. با این حال، حتی برند شناختهشده نیز بدون تطبیق مدل و مدارک کافی نیست. برای لوله مانیسمان، نام برند باید کنار Model/Type، کشور ساخت، گواهیها، Lead Time و شرایط تأمین قطعات بررسی شود.
در بازار ایران، لوله مانیسمان ممکن است با چند سطح کیفیت، چند منشأ تأمین و چند نوع مدرک عرضه شود. پیشنهاد فنی باید روشن کند کالای پیشنهادی Original است یا معادل، چه تستهایی برای همین لوله مانیسمان انجام شده، بستهبندی چگونه است و در صورت نیاز به TPI چه Hold Pointهایی قابل اجراست.
راهنمای عمیق خرید لوله مانیسمان برای انبار، QC و نصب سایت

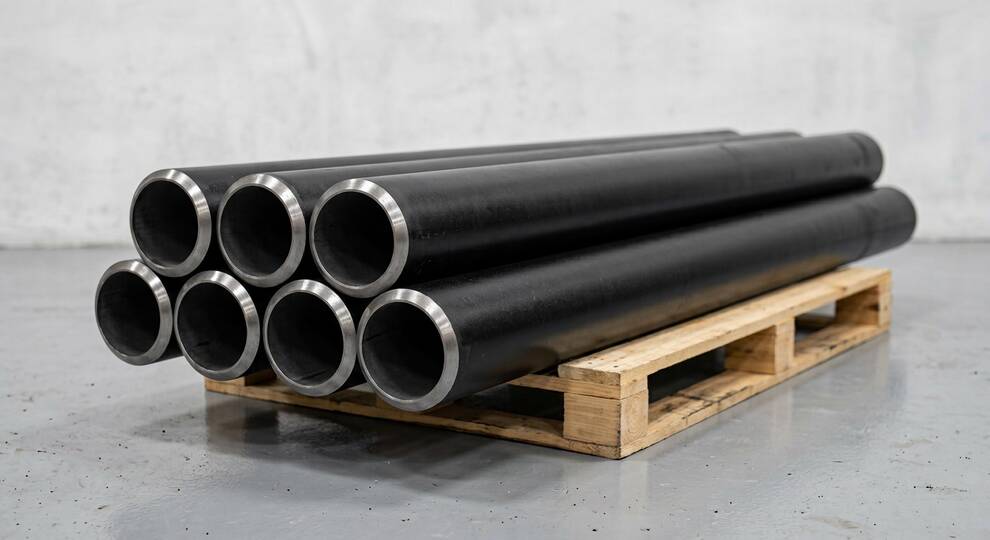

در لوله مانیسمان، عبارت «بدون درز» بهتنهایی برای خرید کافی نیست. کاربر پروژه باید بداند لوله برای چه سرویس و چه کد طراحی استفاده میشود. ASTM A106 Gr.B در بسیاری از خطوط فرایندی و دمای بالا رایج است، اما برای دمای پایین، سرویس ترش یا خطوط انتقال ممکن است ASTM A333، API 5L یا متریال دیگری لازم شود. بنابراین قبل از قیمتگیری باید استاندارد، Grade، Schedule، دمای طراحی و الزامات Impact/NACE روشن باشد.
برای تیم QC، مهمترین نقطه کنترل، تطبیق Heat Number روی لوله با MTC است. اگر Heat Number روی بدنه یا بستهبندی قابل ردیابی نباشد، حتی MTC معتبر هم در تحویل پروژه مشکل ایجاد میکند. در بازرسی ورودی باید OD، ضخامت واقعی، Ovality، Straightness، وضعیت Bevel، آسیب انتهای لوله، خوردگی سطحی و یکنواختی Marking کنترل شود. این موارد مستقیماً روی Fit-up، جوشکاری و پذیرش کارفرما اثر دارند.
در نصب سایت، تفاوت Scheduleها اهمیت عملی دارد. Schedule 40 در سایزهای مختلف ضخامت یکسان ندارد و نباید بهعنوان فشار مجاز مستقیم تفسیر شود. فشار مجاز به متریال، دما، ضخامت واقعی، Corrosion Allowance و کد طراحی وابسته است. اگر لوله برای بخار، کندانس یا سیال داغ استفاده میشود، Expansion، ساپورتگذاری و تنش حرارتی هم باید در طراحی لحاظ شده باشد.
در مقایسه سازندگان یا منابع تأمین مانند Tenaris، Vallourec، Sumitomo، Nippon Steel، JFE یا Sandvik، باید فقط نام برند دیده نشود. کشور ساخت، امکان ارائه MTC 3.1/3.2، سابقه پروژه مشابه، تلرانس ابعادی، Lead Time، بستهبندی، End Cap و محافظت Bevel در حمل اهمیت دارند. برای سفارشهای بزرگ، Inspection Release Note و عکس بستهبندی قبل از حمل میتواند از اختلافات تحویل جلوگیری کند.
استعلام پروژهای برای لوله مانیسمان
اگر دیتاشیت کامل ندارید، اطلاعات موجود را ارسال کنید؛ موارد ابهام فنی قبل از قیمتگیری مشخص میشود.
ثبت RFQ این محصول ←مطالب مرتبط برای تصمیم بهتر
پرسشهای متداول
لوله بدون درز جوش طولی که برای سرویسهای حساستر استفاده میشود.
بله؛ دامنه کاربرد و الزامات ساخت/تست متفاوت است.
نه بهتنهایی؛ فشار مجاز به متریال، دما و کد طراحی بستگی دارد.
جمعبندی خرید
خرید مطمئن لوله مانیسمان یعنی محصولی انتخاب شود که هم از نظر فنی با سرویس هماهنگ است، هم مدارک آن قابل دفاع است و هم مسیر تأمین آن با زمانبندی پروژه سازگار است. اگر استاندارد، برند، متریال و تستها از ابتدا شفاف باشند، ریسک رد شدن کالا در بازرسی یا مشکل در راهاندازی بسیار کمتر میشود.
برای لوله مانیسمان پیشنهاد میشود قبل از مقایسه قیمت، پیشنهادها از نظر استاندارد، برند، متریال، مدارک و تست همسطح شوند. بعد از این مرحله است که قیمت، زمان تحویل و شرایط تجاری معنا پیدا میکند و تیم پیشرو تجهیز فرتاک میتواند موارد ناقص RFQ را پیش از خرید مشخص کند.
در مرحله نصب لوله مانیسمان، محدودیتهای دسترسی، جهت جریان یا جهت کابلکشی، فضای سرویس و امکان تعمیرات باید قبل از حمل بررسی شود. بسیاری از مشکلات نصب بهدلیل اشتباه در همین جزئیات رخ میدهد، نه بهدلیل اصل محصول.
برای پروژههای دارای Vendor List، اگر لوله مانیسمان با برند جایگزین پیشنهاد میشود، بهتر است این جایگزینی از ابتدا بهصورت رسمی Clarify شود. اگر جایگزین فنی لوله مانیسمان پس از خرید مطرح شود، ممکن است تأیید کارفرما زمانبر شود و تحویل پروژه را عقب بیندازد.
در صورتی که لوله مانیسمان برای نقطهای با ریسک ایمنی یا توقف تولید انتخاب میشود، توصیه میشود هزینه مالکیت، قطعه یدکی، مدارک تست و سابقه سازنده بیشتر از اختلاف قیمت اولیه وزندهی شود.
در ارزیابی نهایی لوله مانیسمان، بهتر است یک سناریوی حداقلی، یک سناریوی نرمال و یک سناریوی بحرانی تعریف شود. در سناریوی حداقلی فقط عملکرد پایه بررسی میشود؛ در سناریوی نرمال، شرایط کاری واقعی و مدارک پروژه ملاک قرار میگیرد؛ و در سناریوی بحرانی، پیامد خرابی، توقف تولید، ایمنی و زمان تامین قطعه یدکی وزن بیشتری میگیرد. این تفکیک باعث میشود انتخاب برند و سطح تست برای لوله مانیسمان منطقیتر باشد.
برای لوله مانیسمان، پیشنهاد فروشنده باید نشان دهد کدام بندها دقیقاً مطابق استعلام است و کدام بندها Deviate شدهاند. اگر فروشنده از ابتدا انحرافها را روشن نکند، ممکن است اختلاف در مرحله بازرسی یا نصب آشکار شود. به همین دلیل توصیه میشود کنار قیمت، یک Technical Deviation List و یک Commercial Deviation List نیز درخواست شود.
در پروژههای EPC، زمان تحویل لوله مانیسمان فقط زمان ساخت یا آمادهسازی کالا نیست. زمان صدور مدارک، بررسی کارفرما، انجام تست، رفع کامنت، بستهبندی، حمل، ترخیص و تحویل سایت هم باید دیده شود. وقتی تجهیز در مسیر بحرانی پروژه قرار دارد، کوتاهترین Lead Time واقعی معمولاً از کمترین قیمت مهمتر است.
اگر قرار است لوله مانیسمان از برند جایگزین تامین شود، معادلسازی باید روی مدل، استاندارد، متریال، ابعاد اتصال، تستها، گواهیها و سابقه کاربرد انجام شود. صرفاً مشابه بودن نام یا ظاهر محصول برای پذیرش فنی کافی نیست و ممکن است در Vendor Approval یا Final Inspection مشکل ایجاد کند.
