راهنمای کاربردی برای تصمیمگیری
این صفحه برای کاربر واقعی، تیم خرید، مهندسی، نصب، بازرسی و بهرهبرداری Air Cooler / Fin Fan صنعتی نوشته شده است. هدف این است که محصول فقط از نظر نام تجاری دیده نشود، بلکه استاندارد، شرایط کاری، مدارک، نصب و خطاهای رایج خرید هم روشن باشد.
Air Cooler چه زمانی انتخاب میشود؟
Air Cooler یا Fin Fan زمانی استفاده میشود که آب خنککن محدود، گران یا از نظر محیطزیست نامطلوب باشد. در پالایشگاه، پتروشیمی، گاز و نیروگاه، این تجهیز برای خنککردن سیالات فرایندی، کندانسکردن بخارات یا کاهش بار Cooling Water به کار میرود. اما عملکرد آن به دمای هوای محیط وابسته است؛ در تابستان یا مناطق گرم، Approach Temperature محدود میشود و طراحی باید با بدترین شرایط محیطی انجام شود.

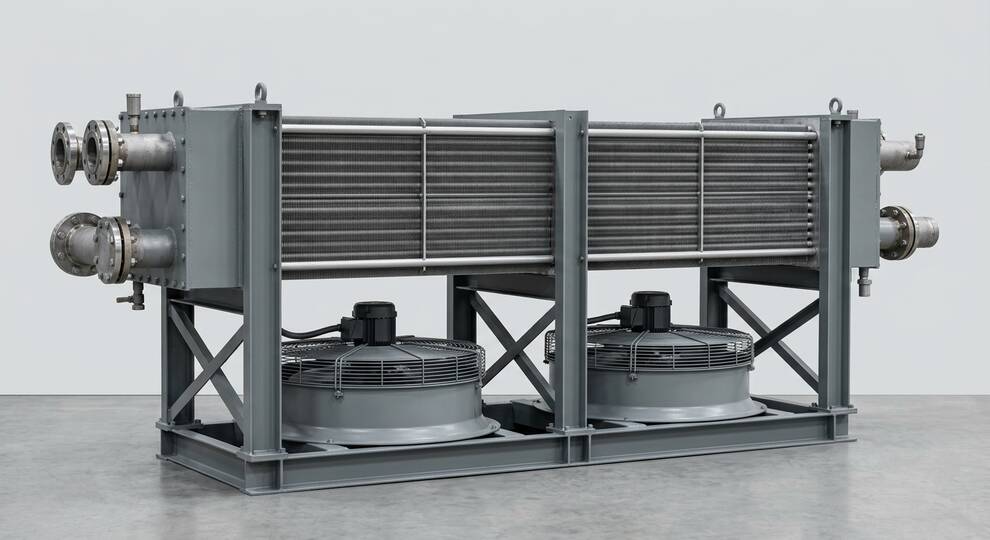

اجزای کلیدی و اثر آنها بر عملکرد
یک Air Cooler فقط یک فن و چند لوله فیندار نیست. Tube Bundle، Header Box، Finned Tube، Fan، Motor، Gearbox یا Belt Drive، Plenum، Louvers و Structure همگی روی عملکرد اثر دارند. انتخاب Fin Type و Tube Material باید با سیال، خوردگی و Fouling هماهنگ شود. Fan Diameter و Pitch نیز روی دبی هوا، نویز و مصرف انرژی اثر مستقیم دارد.
Forced Draft یا Induced Draft
در Forced Draft، فن زیر Bundle قرار میگیرد و دسترسی تعمیراتی سادهتر است، اما توزیع هوا و اثر Recirculation باید بررسی شود. در Induced Draft، فن بالای Bundle است و خروج هوای گرم بهتر مدیریت میشود، اما تعمیرات فن ممکن است دشوارتر باشد. انتخاب نوع Draft باید با Layout، باد غالب، محدودیت نویز و دسترسی تعمیرات هماهنگ باشد.
کنترل نویز و لرزش
Air Coolerها به دلیل فن بزرگ و جریان هوا میتوانند منبع نویز سایت باشند. در پروژههای نزدیک مناطق مسکونی یا محدودیت HSE، Noise Data Sheet و Fan Tip Speed اهمیت دارد. لرزش Fan، عدم بالانس، خرابی Bearing یا Gearbox میتواند به Tube Bundle و سازه آسیب بزند. بنابراین Vibration Monitoring و برنامه PM باید در بهرهبرداری دیده شود.
مدارک و تست
برای خرید، Thermal Datasheet، Mechanical Datasheet، GA Drawing، Fan Curve، Noise Data، Motor Datasheet، ITP، NDT و Hydrotest Header اهمیت دارد. اگر Louvers یا Variable Pitch Fan وجود دارد، منطق کنترل و Actuator هم باید در مدارک باشد. در تحویل، تمیزی Bundle، وضعیت فینها و آسیب حمل باید کنترل شود.
مقایسه سازنده
در مقایسه Hudson/Chart، Kelvion، Hamon یا سازندگان API 661، باید تجربه ساخت Bundle مشابه، توان طراحی حرارتی، کیفیت فین، جوش Header، کنترل نویز، مدارک تست و خدمات قطعه یدکی بررسی شود. Air Cooler تجهیزی بزرگ و سفارشی است؛ بنابراین سابقه سازنده در حمل، نصب و راهاندازی اهمیت زیادی دارد.
برندها و سازندگان قابل بررسی
- Hudson / Chart Industries
- Kelvion
- Alfa Laval در برخی مبدلهای هوایی/حرارتی
- Hamon
- SPX / Marley در تجهیزات خنککاری مرتبط
- سازندگان API 661 مورد تایید پروژه
استانداردهای مهم
- API 661 / ISO 13706 برای Air-Cooled Heat Exchangers در صنایع نفت و گاز
- ASME Section VIII برای Header و قطعات تحت فشار در صورت کاربرد
- ASME Section IX برای جوشکاری Header و قطعات فشار
- API 614/استانداردهای روانکاری در تجهیزات جانبی در صورت الزام
- استانداردهای Noise و Fan Performance طبق پروژه
- NACE MR0175 در سرویس ترش یا خورنده
دادههای لازم برای RFQ
- Thermal Duty، Flow و خواص سیال
- Ambient Design Temperature و محدودیت Noise
- Forced/Induced Draft و Layout محدودیتها
- Tube/Fin/Header Material و Design Pressure
- Fan/Motor Data، Louvers، Vibration و ITP
خطاهای رایج خرید
- طراحی بر اساس دمای متوسط به جای حداکثر دمای محیط
- نادیده گرفتن Recirculation هوای گرم
- بیتوجهی به نویز فن
- حذف Louvers یا کنترل ظرفیت در سرویس متغیر
- کنترل نکردن آسیب فینها در حمل
ثبت RFQ برای Air Cooler / Fin Fan صنعتی
ثبت RFQ این محصول ←مطالب مرتبط
پرسشهای متداول
استاندارد اصلی Air-Cooled Heat Exchangers در صنایع نفت، گاز و پتروشیمی است.
به Layout، تعمیرات، Recirculation، نویز و شرایط محیط بستگی دارد.
چون دمای هوای محیط بالا میرود و اختلاف دمای مؤثر برای انتقال حرارت کاهش مییابد.
جمعبندی: انتخاب مطمئن Air Cooler / Fin Fan صنعتی زمانی انجام میشود که کاربرد واقعی، استاندارد، مدارک، برند قابل قبول، الزامات نصب و روش پذیرش از ابتدا روشن باشد.
نکات تکمیلی انتخاب، نصب و بهرهبرداری
برای Air Cooler، عملکرد واقعی به شدت به شرایط محیط وابسته است. دمای هوای طراحی، ارتفاع از سطح دریا، باد غالب، گردوغبار و احتمال Recirculation باید در طراحی دیده شود. اگر تجهیز در منطقه گرم نصب میشود، Margin حرارتی و کنترل ظرفیت اهمیت بیشتری دارد.
در نگهداری، تمیزی فینها و سلامت فنها تعیینکننده است. تجمع گردوغبار، روغن یا نمک روی فینها ظرفیت انتقال حرارت را کاهش میدهد. برنامه شستوشو، کنترل لرزش فن، گریسکاری Bearing و بازرسی تسمه یا Gearbox باید از ابتدا در مستندات بهرهبرداری وجود داشته باشد.
در پروژههای بزرگ، Air Cooler معمولاً بهصورت ماژولار حمل میشود. محدودیت حمل، وزن Bundle، نقاط Lifting و ترتیب مونتاژ در سایت باید قبل از ساخت نهایی بررسی شود. آسیب فینها در حمل یکی از مشکلات رایج تحویل است و باید در ITP و Packing Plan دیده شود.
انتخاب و محدوده کاربرد برای Air Cooler و Fin Fan
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
نصب و راهاندازی برای Air Cooler و Fin Fan
در این بخش تمرکز روی شرایط نصب واقعی، interfaceهای سایت و آزمونهای راهاندازی است. برای Air Cooler و Fin Fan، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل duty حرارتی، fan، tube bundle، louvers، vibration، noise و fouling margin هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
مدارک و نگهداری برای Air Cooler و Fin Fan
در این بخش تمرکز روی Data Book، spare، کالیبراسیون، تنظیمات و نگهداری بلندمدت است. برای Air Cooler و Fin Fan، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل duty حرارتی، fan، tube bundle، louvers، vibration، noise و fouling margin هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
کنترل ریسک پروژه برای Air Cooler و Fin Fan
در این بخش تمرکز روی خطاهای پرتکرار خرید، بازرسی و پذیرش نهایی است. برای Air Cooler و Fin Fan، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل duty حرارتی، fan، tube bundle، louvers، vibration، noise و fouling margin هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
انتخاب و محدوده کاربرد برای Air Cooler و Fin Fan
در ارزیابی پیشنهادها، مدارک مورد انتظار باید از ابتدا به فروشنده اعلام شود. برای Air Cooler و Fin Fan مدارکی مانند API 661، thermal design، vibration test، material cert و fan datasheet نقش اصلی در پذیرش دارند. این مدارک باید با tag، serial، model code یا heat number همان کالای تحویلی قابل ردیابی باشند. مدرک عمومی یا کاتالوگ به تنهایی برای تحویل پروژهای کافی نیست، زیرا نشان نمیدهد کالای واقعی همان مشخصات و همان آزمونهای مورد انتظار را دارد.
ریسکهایی مانند fouling، vibration، ظرفیت ناکافی، motor overload و recirculation هوای گرم زمانی کاهش مییابند که خرید، مهندسی، کنترل کیفیت و بهرهبرداری یک معیار پذیرش مشترک داشته باشند. برای Air Cooler و Fin Fan بهتر است یک جدول کوتاه TBE تهیه شود که در آن گزینههای پیشنهادی از نظر استاندارد، ظرفیت، متریال، accessory، مدارک، تست، نصب و قطعات یدکی مقایسه شوند. اگر فروشنده جایگزین فنی پیشنهاد میکند، تفاوتها باید کتبی و قابل بررسی باشند، نه صرفاً در توضیح شفاهی فروشنده.
در زمان تحویل و راهاندازی، Air Cooler و Fin Fan باید در شرایط واقعی سایت کنترل شود. این کنترل میتواند شامل بررسی پلاک، marking، ابعاد، سیگنال، فشار، دما، دبی، لرزش، نشتی، عملکرد alarm یا هر شاخص متناسب با همان تجهیز باشد. نتیجه تست اولیه، تنظیمات نهایی، قطعات یدکی و هر تغییر as-built باید در Data Book ثبت شود. این کار باعث میشود خریدهای بعدی و نگهداری تجهیز با داده قابل ردیابی انجام شود.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
نصب و راهاندازی برای Air Cooler و Fin Fan
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
