چرا این مقایسه مهم است؟
در بسیاری از پروژه‌ها، انتخاب بین لوله دمای بالا و لوله دمای پایین به یک سوال خرید تبدیل میشود؛ در حالی که این دو برای دو دنیای دمایی متفاوت ساخته شده‌اند. انتخاب اشتباه در سمت سرما یعنی ریسک شکست ترد، و انتخاب اشتباه در سمت گرما یعنی هزینه بی‌مورد. این راهنما تفاوت‌ها را یک‌بار برای همیشه روشن می‌کند.

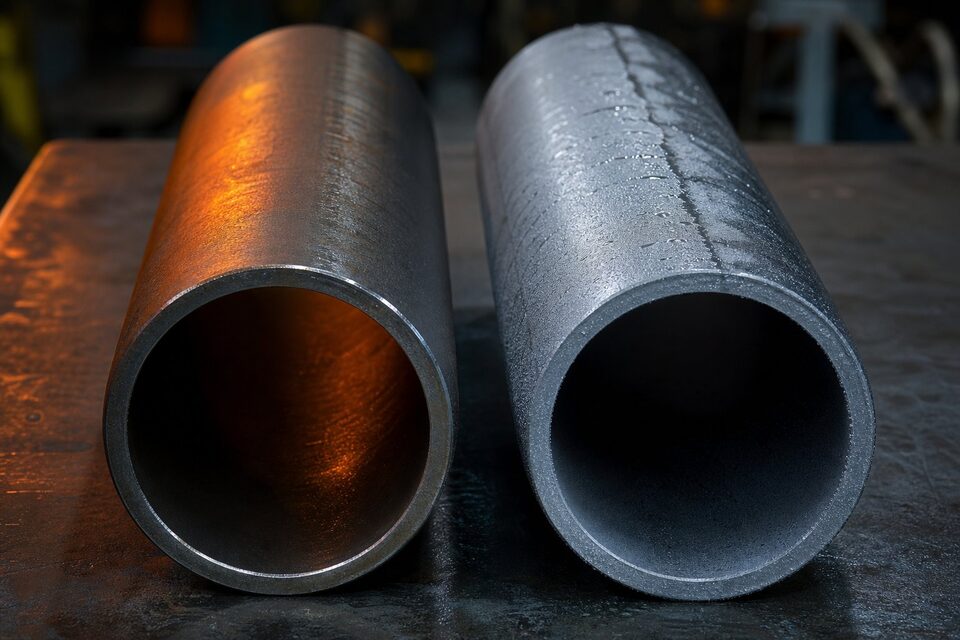

معرفی کوتاه دو لوله
- لوله دمای بالا: لوله کربنی بدون درز برای سرویس‌های دمای بالا؛ پرکاربردترین انتخاب خطوط فرایندی پالایشگاه و پتروشیمی.
- لوله دمای پایین: لوله کربنی بدون درز یا جوشی برای سرویس‌های زیر صفر؛ با تست ضربه اجباری و کنترل‌شده برای جلوگیری از شکست ترد.
جدول مقایسه جامع
| معیار | لوله دمای بالا | لوله دمای پایین |
|---|---|---|
| کاربرد اصلی | خطوط فرایندی، بخار، دمای بالا | سرویس‌های زیر صفر، هوای سرد، برودتی |
| تست ضربه | معمولاً ندارد | الزامی در دمای مشخصه |
| کنترل شیمیایی | استاندارد | سخت‌گیرانه‌تر و محدودتر |
| ریزساختار | متعارف | ریزدانه کنترل‌شده |
| حداقل استحکام کششی | حدود ۴۱۵ مگاپاسکال | حدود ۴۱۵ مگاپاسکال |
| قیمت نسبی | اقتصادیتر | بالاتر |
| اتصال هم‌جنس | اتصال کربنی رایج | اتصال مخصوص دمای پایین |
هر دو لوله از خانواده کربن-منگنز هستند؛ تفاوت اصلی در الزامات چقرمگی در سرما است.
نقش کلیدی تست ضربه
شکست ترد در دمای پایین، ریسک اصلی لوله‌های کربنی است. لوله دمای پایین با تست ضربه در دمای مشخصه تحویل میشود تا جذب انرژی کافی در سرما تضمین شود. برای لوله دمای بالا چنین تستی در شرایط عادی لازم نیست. نکته مهم این است که دمای انجام تست باید با دمای طراحی فلز در پروژه هماهنگ باشد و نتایج آن در گواهی مواد قابل ردیابی باشد.
معیارهای انتخاب
- دمای طراحی فلز را از مدارک فرایندی استخراج کنید.
- اگر دما در محدوده زیر صفر است و کد پروژه تست ضربه می‌خواهد، لوله دمای پایین انتخاب کنید.
- برای سرویس‌های دمای محیطی و بالاتر، لوله دمای بالا کافی و اقتصادی است.
- اتصالات، فلنج‌ها و جوش را هم‌جنس با لوله انتخاب کنید.
- نتایج تست ضربه را در گواهی مواد کنترل کنید.
جایگزینی و اشتباه‌های رایج اختلاط
نزدیکی ظاهری و هم‌خانواده بودن این دو لوله، زمینه‌ساز یکی از پرهزینه‌ترین اشتباه‌های میدانی است: استفاده از لوله دمای بالا به جای خط دمای پایین یا برعکس. از نظر ظاهری، هر دو لوله کربنی سیاه‌اند و حتی استامپ‌های مشابهی دارند؛ تنها تفاوت در مشخصه استاندارد است که باید خوانده و کنترل شود. خطر اصلی زمانی است که در تعمیرات اضطراری، از موجودی انبار لوله‌ای برداشته میشود که مشخصه آن با خط اصلی همخوانی ندارد. استفاده از لوله دمای بالا در خط دمای پایین، ذاتا ناایمن است، چون چقرمگی لازم در دمای سرویس وجود ندارد و امکان شکست ترد فراهم میشود؛ جهت برعکس نیز اگرچه معمولا از نظر مکانیکی کار می‌کند، یک عدم انطباق رسمی است که در بازرسی‌ها رد میشود. برای پیشگیری، چند اقدام ساده بسیار موثر است: تفکیک فیزیکی انبار این دو لوله با برچسب‌گذاری واضح، کد رنگی روی انتهای شاخه‌ها، و الزام کنترل مشخصه قبل از هر برش و جوش در دستورالعمل تعمیرات. در پروژه‌های نوسازی نیز وقتی بخشی از خط قدیمی جایگزین میشود، تطابق جنس بخش جدید با بخش باقی‌مانده باید به صورت مستند تایید و در مدارک چون‌ساخت ثبت شود تا در ارزیابی‌های آینده ابهامی باقی نماند.
در انبارهایی که هر دو لوله نگهداری می‌شوند، استفاده از رنگ‌های متمایز روی انتهای شاخه‌ها و برچسب‌های بزرگ خوانا، ساده‌ترین و موثرترین روش جلوگیری از برداشت اشتباه است و هزینه آن در برابر ریسک خطای نصب، ناچیز است.
جمع‌بندی
انتخاب بین این دو لوله را دمای طراحی تعیین می‌کند، نه قیمت. با شفاف کردن دمای سرویس در استعلام، از پیشنهاد صحیح و قابل دفاع در بازرسی مطمئن شوید.
سوالات رایج
مرز دمایی انتخاب بین این دو لوله کجاست؟
به طور کلی وقتی دمای طراحی فلز به محدوده زیر صفر نزدیک میشود و کد پایپینگ پروژه تست ضربه را الزامی میداند، باید سراغ لوله دمای پایین رفت. در دماهای محیطی و بالاتر، لوله دمای بالا انتخاب پیشفرض و اقتصادیتر است. مرجع نهایی، دمای طراحی درجشده در مدارک پروژه است.
آیا لوله دمای بالا تست ضربه دارد؟
در شرایط عادی خیر؛ الزام تست ضربه برای لوله دمای بالا فقط در حالت‌های خاص کدی یا درخواست قراردادی مطرح میشود. لوله دمای پایین اما ذاتاً با تست ضربه در دمای مشخصه تحویل میشود.
چرا لوله دمای پایین گرانتر است؟
کنترل دقیقتر ترکیب شیمیایی، الزام ریزدانهسازی، انجام تست ضربه در دمای پایین و کنترلهای تکمیلی ساخت، هزینه تولید را افزایش میدهد. این هزینه در برابر ریسک شکست ترد در سرما کاملاً توجیهپذیر است.
اتصالات هم‌جنس این لوله‌ها چیست؟
برای لوله دمای بالا از اتصالات کربنی رایج و برای لوله دمای پایین از اتصالات مخصوص دمای پایین استفاده میشود. هم‌جنس بودن لوله و اتصال برای یکپارچگی رفتار مکانیکی در دمای سرویس الزامی است.
