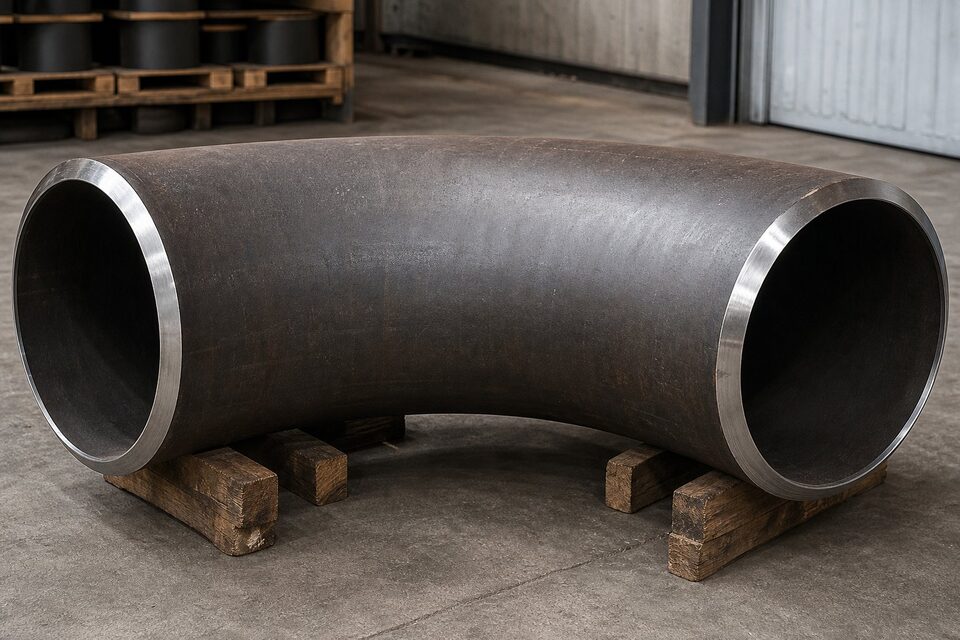

معرفی زانویی 42 اینچ WPB و WPHY
زانویی 42 اینچ WPB و WPHY یک اتصال جوشی لب‌به‌لب (Butt-Weld) برای استفاده در سامانه‌های لوله‌کشی صنعتی است. این محصول با سایز اسمی 42 اینچ، در دسته تجهیزات و اتصالات صنعتی قرار می‌گیرد و برای پروژه‌هایی مورد بررسی قرار می‌گیرد که در آن‌ها انتخاب صحیح اتصال، متریال و استاندارد ابعادی اهمیت دارد.
متریالهای قابل بررسی برای این محصول شامل ASTM A234 WPB و خانواده ASTM A860 WPHY هستند. انتخاب میان WPB و WPHY باید بر اساس مشخصات فنی خط، الزامات طراحی، شرایط فرایندی و مدارک پروژه انجام شود. در نتیجه، عبارت WPHY به‌تنهایی یک گرید کامل محسوب نمی‌شود و گرید دقیق آن باید در زمان سفارش و بررسی دیتاشیت مشخص شود.
استاندارد اصلی ابعادی این زانویی ASME B16.9 است و در صورت نیاز به الزامات مربوط به اتصالات جوشی فولاد پرمقاومت، استاندارد MSS SP-75 نیز در مدارک فنی محصول مورد بررسی قرار می‌گیرد. استانداردهای یادشده باید با مشخصات سفارش، نقشه خط لوله و الزامات پروژه تطبیق داده شوند.
مشخصات فنی زانویی 42 اینچ
| نوع اتصال | جوشی لب‌به‌لب یا Butt-Weld |
|---|---|
| سایز اسمی | 42 اینچ |
| متریالهای قابل ارائه | ASTM A234 WPB و ASTM A860 WPHY |
| استاندارد ابعادی | ASME B16.9 |
| استاندارد تکمیلی | MSS SP-75 |
| دسته‌بندی | اتصالات فلنجی و جوشی پایپینگ |
| واحد | عدد |
اطلاعاتی مانند زاویه زانویی، شعاع خم، ضخامت دیواره، Schedule، نوع پخ انتهایی، تلرانس‌های ساخت، وزن و طول مؤثر در مشخصات فعلی درج نشده است. این موارد نباید به‌صورت فرضی به محصول نسبت داده شوند و لازم است پیش از صدور سفارش، از روی نقشه ابعادی یا دیتاشیت نهایی بررسی شوند.
استاندارد ASME B16.9
ASME B16.9 استاندارد مربوط به اتصالات جوشی کارخانه‌ای است و الزامات ابعادی و تلرانس‌های مرتبط با این گروه از اتصالات را پوشش می‌دهد. درج این استاندارد در مشخصات زانویی 42 اینچ، مبنایی برای بررسی ابعاد و انطباق اتصال با الزامات عمومی اتصالات Butt-Weld فراهم می‌کند.
در زمان خرید، صرفاً ذکر نام ASME B16.9 کافی نیست. سایز، زاویه، شعاع، ضخامت و شکل انتهای جوشی باید با نقشه و نیاز خط هماهنگ باشد. همچنین لازم است مشخص شود که محصول نهایی بر اساس کدام پیکربندی ابعادی و با چه الزامات تکمیلی تولید یا تأمین میشود.
استاندارد MSS SP-75
MSS SP-75 به اتصالات جوشی فولادی با استحکام بالا مربوط است و در بررسی محصولات خانواده WPHY اهمیت دارد. این استاندارد می‌تواند در پروژه‌هایی که استفاده از اتصالات فولادی پرمقاومت در آن‌ها مطرح است، به‌عنوان بخشی از الزامات فنی سفارش مورد توجه قرار گیرد.
برای انتخاب یک زانویی با متریال WPHY، باید گرید دقیق، الزامات متریال، شرایط ساخت و مدارک کنترل کیفیت در اسناد خرید مشخص شود. از آنجا که WPHY یک خانواده متریالی است، انتخاب گرید نهایی باید به‌صورت شفاف در درخواست فنی یا دیتاشیت ثبت شود.
متریال ASTM A234 WPB
ASTM A234 WPB یکی از متریالهای شناخته‌شده برای اتصالات فولادی جوشی است. این متریال در فهرست گزینه‌های قابل ارائه برای زانویی 42 اینچ قرار دارد و انتخاب آن باید با متریال لوله، شرایط طراحی و الزامات فنی پروژه هماهنگ باشد.
در زمان سفارش زانویی WPB، تطبیق متریال اتصال با مشخصات لوله و سایر اجزای خط اهمیت دارد. نوع سیال، دمای طراحی، فشار طراحی و شرایط محیطی از جمله اطلاعاتی هستند که باید توسط واحد فنی پروژه بررسی شوند؛ زیرا این اطلاعات در مشخصات فعلی محصول ارائه نشده‌اند.
متریال ASTM A860 WPHY
خانواده ASTM A860 WPHY برای اتصالات جوشی فولادی با استحکام بالا مورد استفاده قرار می‌گیرد. وجود این گزینه متریالی، امکان بررسی زانویی 42 اینچ برای پروژه‌هایی را فراهم می‌کند که در مشخصات فنی خود به اتصالات WPHY اشاره کرده‌اند.
عبارت WPHY باید همراه با گرید دقیق، الزامات متریال و مدارک موردنیاز پروژه ثبت شود. از درج یک گرید مشخص بدون تأیید سفارش خودداری کنید. همچنین انتخاب WPHY به‌جای WPB باید بر اساس طراحی خط، مشخصات مکانیکی موردنیاز و سازگاری با سایر اجزای سیستم انجام شود.
کاربردهای صنعتی
زانویی‌های سایز بزرگ در طراحی و اجرای خطوط لوله صنعتی برای ایجاد تغییر مسیر و اتصال بخش‌های مختلف مسیر مورد بررسی قرار می‌گیرند. زانویی 42 اینچ WPB و WPHY می‌تواند در فهرست اقلام پروژه‌های مرتبط با صنایع نفت، گاز و پتروشیمی قرار گیرد؛ بااین‌حال، کاربرد دقیق آن به نقشه لوله‌کشی و شرایط فنی هر پروژه وابسته است.
- خطوط لوله و تجهیزات فرایندی صنایع نفت
- سامانه‌های انتقال و فرایند در صنایع گاز
- واحدهای فرایندی و خطوط لوله پتروشیمی
- خطوط لوله با قطر اسمی بزرگ
- اتصالات مورد استفاده در هدرها و مسیرهای اصلی لوله‌کشی
- پروژه‌هایی که به متریال ASTM A234 WPB یا ASTM A860 WPHY نیاز دارند
این موارد، کاربردهای عمومی زانویی‌های صنعتی هستند و به معنی تأیید خودکار محصول برای هر سرویس، فشار یا دمای خاص نیستند. انتخاب نهایی باید پس از تطبیق مشخصات متریال، ابعاد و شرایط طراحی انجام شود.
نکات فنی پیش از خرید
- سایز اسمی 42 اینچ را با نقشه خط و فهرست اقلام پروژه تطبیق دهید.
- استاندارد ابعادی ASME B16.9 و در صورت نیاز MSS SP-75 را در اسناد خرید مشخص کنید.
- متریال موردنیاز را به‌صورت دقیق بین ASTM A234 WPB و ASTM A860 WPHY تعیین کنید.
- در صورت انتخاب WPHY، گرید دقیق این خانواده را در درخواست فنی درج نمایید.
- زاویه زانویی، شعاع خم، ضخامت دیواره و Schedule را پیش از سفارش تأیید کنید.
- نوع پخ انتهایی و الزامات اتصال جوشی را با مشخصات لوله هماهنگ کنید.
- سازگاری متریال زانویی با متریال لوله و سایر اتصالات خط را بررسی نمایید.
- در صورت نیاز پروژه، مدارک متریال و گزارش‌های کنترل ابعادی را به‌صورت جداگانه درخواست کنید.
- هیچ فشار کاری یا دمای کاری را بدون تأیید دیتاشیت و طراحی پروژه به محصول نسبت ندهید.
انتخاب بین WPB و WPHY
انتخاب بین ASTM A234 WPB و ASTM A860 WPHY باید بر مبنای الزامات واقعی خط انجام شود. WPB و WPHY را نمی‌توان بدون بررسی مشخصات مکانیکی، طراحی و شرایط کاری به‌جای یکدیگر انتخاب کرد. گرید، ابعاد و الزامات ساخت باید پیش از خرید در اسناد فنی نهایی درج شود.
جمع‌بندی مشخصات محصول
زانویی 42 اینچ WPB و WPHY یک اتصال جوشی لب‌به‌لب با استاندارد ابعادی ASME B16.9 است که می‌تواند با متریال ASTM A234 WPB یا خانواده ASTM A860 WPHY بررسی شود. استاندارد MSS SP-75 نیز برای الزامات مرتبط با اتصالات جوشی فولاد با استحکام بالا قابل طرح است. زاویه، شعاع، ضخامت و گرید دقیق WPHY باید پیش از سفارش تأیید شوند.
موجودی انبار و فرایند سفارش
زانویی 42 اینچ در سایزهای بزرگ معمولاً کالایی سفارشی با زمان ساخت طولانی است؛ به همین دلیل موجودی انبار این قلم یک مزیت زمانی و اقتصادی واقعی برای پروژه‌ها محسوب میشود. این اتصال در انبار پیشرو تجهیز فرتاک نگهداری میشود و خریدار می‌تواند پیش از خرید، بازدید حضوری، کنترل ابعادی و تطبیق گواهی مواد با کالا را انجام دهد. پس از ثبت استعلام، پیش‌فاکتور با ذکر متریال، استاندارد و مدارک همراه صادر شده و هماهنگی حمل برای سایز بزرگ با باربری متناسب انجام میشود.
مدارک تحویل و تضمین کیفیت
همراه این زانویی، گواهی مواد (MTC) و در صورت درخواست، گزارش کنترل ابعادی ارائه میشود. برای پروژه‌های دارای وندورلیست، تطبیق مدارک با الزامات کارفرما پیش از ارسال انجام می‌گیرد تا کالا در بازرسی ورودی بدون مشکل پذیرفته شود. در صورت نیاز به تست یا بازرسی تکمیلی، هماهنگی آن پیش از ارسال امکان‌پذیر است.
پرسش‌های متداول
استاندارد ابعادی این زانویی ASME B16.9 است.
متریالهای ASTM A234 WPB و خانواده ASTM A860 WPHY قابل بررسی و ارائه هستند.
گرید دقیق WPHY باید بر اساس دیتاشیت و الزامات فنی سفارش تعیین شود.
در اطلاعات فعلی زاویه، شعاع و ضخامت مشخص نشده و باید پیش از خرید تأیید شود.
واحد عرضه زانویی 42 اینچ WPB و WPHY، عدد است.
بله؛ این قلم در انبار پیشرو تجهیز فرتاک موجود است و امکان بازدید حضوری، کنترل ابعادی و تطبیق مدارک پیش از خرید وجود دارد.
گواهی مواد (MTC) و مدارک کنترل ابعادی همراه کالا تحویل میشود و در صورت نیاز پروژه، بازرسی شخص ثالث نیز قابل هماهنگی است.
MTC مطابق EN 10204 (3.1 یا 3.2)، شماره Heat قابل ردیابی روی بدنه، گزارش ابعادی و در درخواست، بازرسی شخص ثالث (TPI)؛ در پروژه‌های نفت و گاز، مدارک مناسب الزامی است.
قطر خارجی و ضخامت (Schedule)، زاویه (45/90)، شعاع (LR/SR)، متریال (A234 WPB یا A860 WPHY با گرید دقیق)، ماندارین bevel جوش، و نیازمدارکی (MTC، TPI)؛ ارسال نقشه یا جدول خط پیشنهدی‌ها را دقیق‌تر می‌کند.
بله؛ برای سایزهای بزرگ، زانویی تکهای دو یا سه بخشی مطابق ASME B16.9 قابل ارائه است؛ در این حالت، الزامات NDE جوش (VT و در درخواست RT/UT) باید در سفارش محدد شود.
